Mofuta oa TBBX 1000kvar Fiexd Reactive Compensation Switchgear Panel

Mofuta oa TBBX 1000kvar Fiexd Reactive Compensation Switchgear Panel

Etsa Lits'ebetso tse Betere ho Mesebetsi e Batlang

Yueqing Aiso o fumana tšepo ea bareki ka lebaka la botumo ba bona bo netefalitsoeng ba ho ts'epahala, ts'ebetso le bophelo bo bolelele.1000kvar Fiexd Reactive Compensation Switchgear Panel e tsoang Yueqing Aiso e fumaneha bakeng sa baetsi ba lisebelisoa tsa mantlha (OEM) ho kenyelletsa lits'ebetsong tsa bona kapa bakeng sa ho sebelisoa ho lokisa, ho khutlisa le ho ntlafatsa merero.
Ke hobane'ng ha Yueqing AIso?
1,Tšehetso e felletseng ea boenjiniere le botekgeniki: Baetsi ba litsebi ba 3, le sehlopha sa litšebeletso tsa tekheniki.
2,Boleng ke No1, setso sa rona.
3,Linako tse etellang pele ka potlako: "Nako ke khauta" bakeng sa hau le bakeng sa rona
4,Karabelo e potlakileng ea 30min: re na le sehlopha sa litsebi, 7 * 20H

High Voltage Switchgear General

Yueqing Aiso 1000kvar Fiexd Reactive Compensation Switchgear Panel (eo ka mor'a moo e bitsoang sesebelisoa) e loketse tsamaiso ea matla ea 6-36kV AC ka makhetlo a 50Hz.E sebelisoa haholo tsamaisong ea matla ho fetola motlakase oa libese le matla a sebetsang, ho ntlafatsa matla a motlakase, ho ntlafatsa boleng ba motlakase le ho fokotsa tahlehelo ea marang-rang.

Re ka sebelisa likarolo tsa mefuta e fapaneng ho latela litlhoko tsa hau.Ka kopo re bolelle litlhoko tsa phanele ea switchgear, 'me baenjiniere ba rona ba tla fana ka moralo o akaretsang le theko ea sehlahisoa nakong ea hora e le 'ngoe nakong ea lihora tsa mosebetsi, nako ea karabelo e potlakileng, hobane re na le boiphihlelo bo lekaneng indastering.Re na le bokhoni ba ho ba morekisi oa hau ea tšepahalang oa lisebelisoa tsa motlakase.

Mofuta oa TBBX

Switchgear Panel Executive litekanyetso

GB50227-2008 "Khoutu bakeng sa moralo oa sesebelisoa sa shunt capacitor

JB/T7111-1993 "Sesebelisoa se phahameng sa shunt capacitor"

JB/T10557-2006 "Sesebelisoa sa matšeliso se sebetsang sebakeng se phahameng sa motlakase"

DL/T 604-1996 "Ho laela maemo a tekheniki bakeng sa li-capacitor tse phahameng tsa shunt"



SwitchgearLenane le ka sehloohong la ts'ebetso ea tekheniki

1. Phapang ea bokhoni

1.1 Phapang pakeng tsa bokhoni ba sebele le bokhoni bo lekantsoeng ba sesebelisoa bo ka har'a 0- + 5% ea bokhoni bo lekantsoeng.Tekanyetso e phahame ho feta lifeme tse ling

1.2 Karo-karolelano ea boholo ho ea ho bonyane ba bokhoni pakeng tsa liteishene leha e le life tse peli tsa mohala oa sesebelisoa ha ea lokela ho feta 1.02.

2.Ho kheloha ha inductance

2.1 Tlas'a maemo a hona joale a lekantsoeng, ho kheloha ho lumelletsoeng ha boleng ba karabelo ke 0~+5%.

2.2 Boleng ba karabelo ea mohato ka mong ha bo na ho feta ± 2% ea karolelano ea boleng ba mekhahlelo e meraro.

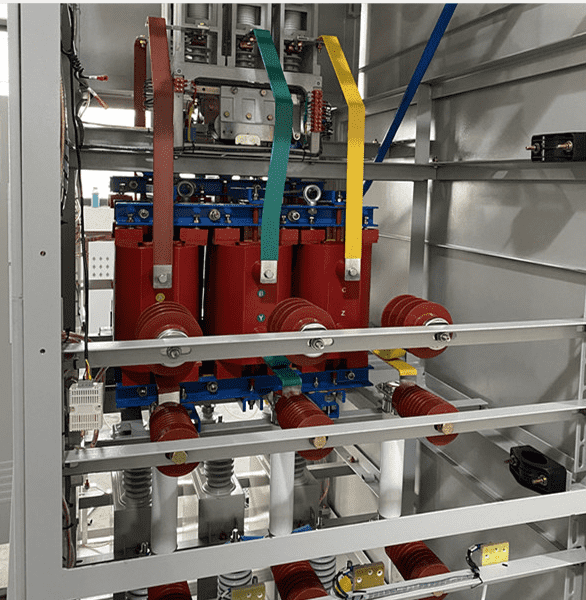

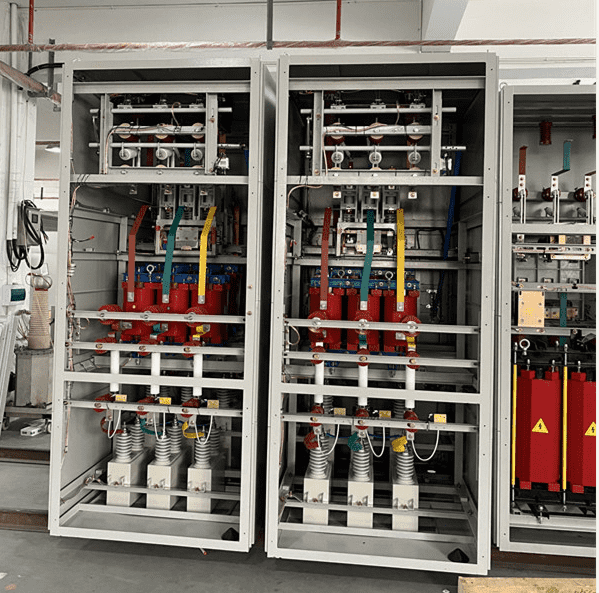

Mofuta oa 1 oa TBBX

Sebopeho le molao-motheo oa ho sebetsa

1.Sesebelisoa ke sebopeho sa khabinete kapa sebopeho sa foreimi, se ka fetolang banka ea capacitor ka letsoho, 'me se ka hlomelloa ka motlakase le motlakase oa motlakase oa motlakase ho fetola banka ea capacitor ka ho toba.

2.Sesebelisoa sa sebopeho sa khabinete se na le switchgear e kenang e itšehla thajana, khabinete ea letoto la reactor, khabinete ea shunt capacitor le bese e hokahaneng.Khabinete ea capacitor e ka tseba palo ea likhabinete ho latela matla a mats'eliso le moralo oa ho beha, oo ka kakaretso o nang le likhabinete tse ngata.'Mele oa khabinete o entsoe ka tšepe ea boleng bo holimo e kentsoeng ka tšepe e kobehileng kapa kopano e kobehang ea aluminium-zinc plate.

3. Sebopeho sa sebopeho: ha matla a lekantsoeng a capacitor e le 'ngoe e le li-kilowatts tse 30, banka ea capacitor e entsoe ka sebopeho sa mela e meraro (e le' ngoe) ha tekanyo e lekantsoeng e feta 100 kilowatts, tse peli-layer (e le 'ngoe) sebopeho sa mela e 'meli,' me ha matla a lekantsoeng a feta li-kilowatts tse fetang 200, mohaho o le mong (o le mong) oa mela e 'meli.

4.Sesebelisoa sa sebopeho sa Frame se entsoe ka foreimi ea disconnector, air co re reactor e omileng, shunt capacitor frame le terata.E kenyelletsa mosireletsi oa zinc oxide, shunt capacitor, fuse e le 'ngoe e sireletsang, coil e tiisitsoeng ka botlalo, insulator ea poso, bar ea libese ea koporo (aluminium) le foreimi ea tšepe.

• Sete sa capacitor se behiloe holim'a foreimi ea tšepe, 'me li-insulators tsa libese le litšiea li kopantsoe ho theha potoloho ea mantlha ho latela mokhoa o behiloeng oa ho hokahanya.

• Sebopeho sa banka ea capacitor hangata ke mofuta o bokelitsoeng, o nang le mohaho o tiileng le o tsitsitseng, ho boloka tšepe le ho kenya lisebelisoa le lipalangoang.

• Mefuta ea ho kenya capacitor e ka aroloa ka mola o le mong oa mofuta oa mekhahlelo e meraro, mefuta e 'meli ea mofuta o le mong oa mofuta o le mong le mohaho o habeli oa mela e habeli.

• Mohaho o mong le o mong oa capacitor o atisa ho hokahanngoa ka ho bapa le ho latela letoto.Bokaholimo ba foreimi ea tšepe e cheselitsoe ka masenke kapa ho fafatsoa ka polasetiki.

• Fense (bophahamo ba 1.8m) e ka beoa ho potoloha sesebelisoa kaofela ha ho hlokahala.Sebaka sa terata se fafatsoa ka polasetiki.Thepa ea foreimi e entsoe ka li-profiles tsa boleng bo holimo.Sheba setšoantšo sa 11-Fig.17 bakeng sa moralo le pono ea sebopeho.

5.Khetho ea letoto la reactor

Li-reactor tsa letoto tse kentsoeng ka lehlakoreng le sa nke lehlakore ka kakaretso li khetha mochini o omileng oa mantlha;li-reactor tsa letoto tse kentsoeng lehlakoreng la matla ka kakaretso li khetha mochini oa moea, o ka bokelloang ka mekhahlelo e meraro kapa oa kengoa ka fonte.

6.Tshireletso le taolo ea bobeli

Banka ea capacitor e amohela sesebelisoa sa ts'ireletso sa microcomputer capacitor, se kentsoeng ka pele ho switchgear e phahameng haholo.E na le mekhoa e 'meli ea ho laola: taolo ea matsoho le ea remote automatic, le tse peli li thibelana.

Bakeng sa banka ea capacitor e hlokang taolo ea othomathike ea ho fetoha, motlakase le sesebelisoa sa taolo ea othomathike sa motlakase kapa sesebelisoa sa matla sa motlakase se sebelisetsoa ho fetola banka ea capacitor ka lisampole, tlhahlobo ea logic le switch switching switch.Molaoli o na le sebopeho sa puisano sa RS232 kapa RS485, se ka hokahanoang le lisebelisoa tse ling tsa ho beha leihlo seteisheneng ho etsa sistimi e kopaneng ea mochini o ikemetseng ho fihlela litlhoko tsa mekhoa e fapaneng ea ts'ebetso le taolo joalo ka seteishene se sa hlokomeloe kapa se sa sebetseng hantle le taolo e bohareng.

7.Tlhoko ea ho kena lipakeng

Khabinete e kenang e na le switching switching and circuit breaker mechanical inter-locking le motlakase o hokahaneng, 'me capacitor e' ngoe le e 'ngoe e na le senotlolo sa motlakase le senotlolo sa mamati, se bapala karolo ea ts'ireletso ea ts'ireletso.Ha menyako eohle ea khabinete e sa lumelloe ho koala kapa ho bula ka thato nakong ea ts'ebetso, sesebelisoa se seholo se tla khoptjoa hang-hang;bakeng sa sebopeho sa foreimi, mosebelisi o tlameha ho kenya senotlolo sa likhoutu tsa mochini mochining oa ts'ebetso oa sesebelisoa sa ho itšehla thajana ho sesebelisoa sa capacitor le lemati la terata ho theha ts'ebetso e hlolohetsoeng e thibelang ka pele.Monyako oa terata o tlameha ho notleloa pele o sebetsa 'me ha oa lokela ho buloa nakong ea ts'ebetso, ho thibela ka tieo ho hlaha ha mefuta eohle ea tlhekefetso.

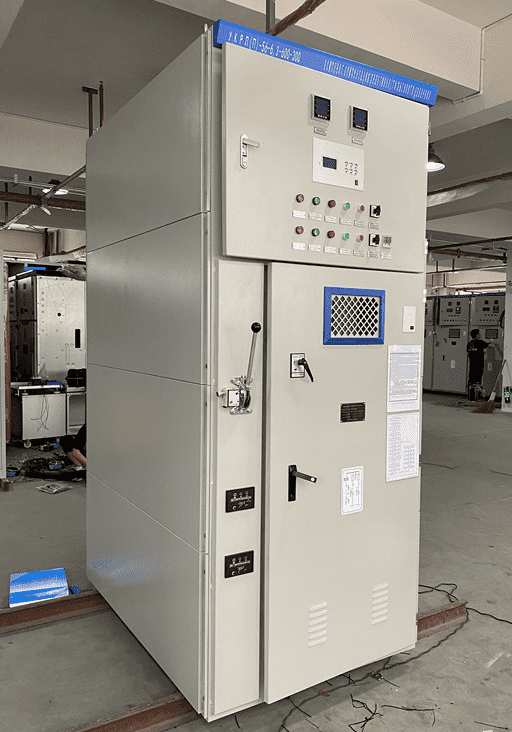

Mofuta oa 2 oa TBBX

tbbx13
