Litaba tsa mantlha tsa motlakase o tlase oa AC contactor

Contactor ke sesebelisoa sa ho chencha ka boiketsetso se sebelisetsoang ho bulela kapa ho tima lipotoloho tse phahameng joalo ka li-circuits tse kholo tsa AC le DC le li-circuits tse laolang matla a maholo.Mabapi le ts'ebetso, ntle le ho fetoha ha othomathike, sehokahanyi se boetse se na le ts'ebetso ea ts'ebetso e hole le tahlehelo ea ts'ireletso ea motlakase (kapa undervoltage) eo sesebelisoa sa letsoho se haellang, empa ha se na mesebetsi e mengata ea ts'ireletso le ts'ireletso ea potoloho e khuts'oane. sekhechana sa motlakase se tlase.
Melemo le lihlopha tsa li-contactor
The contactor na le melemo ea ho sebetsa maqhubu a phahameng, bophelo ba nako e telele tšebeletso, mosebetsi o ka tšeptjoang, tshebetso e tsitsitseng, theko e tlaase, le tlhokomelo bonolo.Haholo-holo e sebelisetsoa ho laola li-motor, lisebelisoa tsa ho futhumatsa motlakase, mechine ea ho tjheseletsa ka motlakase, libanka tsa capacitor, joalo-joalo, 'me ke eona e sebelisoang ka ho fetisisa ho potoloho ea motlakase oa motlakase E mong oa mefuta e mengata ea lisebelisoa tsa ho laola.
Ho ea ka sebopeho sa potoloho ea mantlha ea khokahano, e arotsoe ka: DC contactor le AC contactor.
Ho ea ka mochine o sebetsang, o arotsoe ka: electromagnetic contactor le contactor e sa feleng ea magnet.
Sebopeho le molao-motheo oa ho sebetsa oa motlakase o tlase oa AC contactor

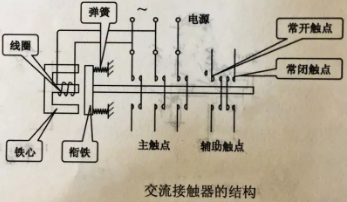

Sebopeho: Sehokelo sa AC se kenyelletsa mochini oa motlakase (coil, iron core le armature), khokahano ea mantlha le sistimi ea ho tima arc, khokahano e thusang le selemo.Mabitso a mantlha a arotsoe ka likhokahano tsa borokho le likhokahano tsa menoana ho latela bokhoni ba tsona.Li-contact tsa AC tse nang le motlakase o fetang 20A li na le likoahelo tsa ho tima li-arc, 'me tse ling li na le lipoleiti tsa marang-rang kapa lisebelisoa tsa ho tima li-arc tse matla;Mahokelo a thusang Lintlha li arotsoe ka mabitso a tloaelehileng a bulehileng (a tsamaeang haufi) 'me ka tloaelo a koetsoe (a tsamaea a bulehile), kaofela e leng mefuta ea borokho ea ho robeha habeli.Tšebelisano e thusang e na le bokhoni bo fokolang 'me e sebelisoa haholo-holo bakeng sa ho kena-kenana le potoloho ea taolo,' me ha ho na sesebelisoa sa ho tima arc, kahoo se ke ke sa sebelisoa ho fetola potoloho e kholo.Sebopeho se bontšitsoe setšoantšong se ka tlase:

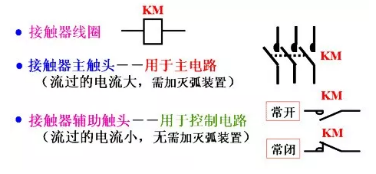

Molao-motheo: Ka mor'a hore coil ea mochine oa motlakase o matlafatsoe, "magnetic flux" e hlahisoa mokokotlong oa tšepe, 'me ho hoheloa ke motlakase ho hlahisoa lekhalo la moea oa armature, e leng se etsang hore armature e koalehe.Kopano e kholo e boetse e koetsoe tlas'a koloi ea armature, kahoo potoloho e kopantsoe.Ka nako e ts'oanang, armature e boetse e khanna mabitso a thusang ho koala mabitso a tloaelehileng a bulehileng le ho bula mabitso a tloaelehileng a koetsoeng.Ha coil e felloa ke matla kapa motlakase o fokotsehile haholo, matla a ho hula a nyamela kapa a fokotsehile, lihlomo li bula tlas'a ketso ea selemo sa ho lokolloa, 'me mabitso a ka sehloohong le a thusang a khutlela sebakeng sa bona sa pele.Matšoao a karolo e 'ngoe le e' ngoe ea AC contactor a bontšoa setšoantšong se ka tlase:

Mefuta le matšoao a tekheniki a li-contactor tsa AC tse tlase-voltage
1. Mohlala oa motlakase o tlase oa motlakase oa AC
Likhokahano tse sebelisoang hangata tsa AC tse hlahisoang naheng ea heso ke CJ0, CJ1, CJ10, CJ12, CJ20 le letoto la lihlahisoa tse ling.Letotong la lihlahisoa tsa CJ10 le CJ12, likarolo tsohle tse amehang li nka sesebelisoa sa buffer, se fokotsang sebaka sa ho ikopanya le setorouku.Sistimi ea motsamao e na le sebopeho se loketseng, sebopeho se kopaneng, le khokahano ea sebopeho ntle le li-screw, tse loketseng ho hlokomeloa.CJ30 e ka sebelisoa bakeng sa khokahano e hole le ho pshatla lipotoloho, 'me e loketse ho qala le ho laola likoloi tsa AC khafetsa.

2. Lipontšo tsa tekheniki tsa li-contactor tsa AC tse tlase-voltage
⑴Rated voltage: e bua ka motlakase o lekantsoeng ho motho ea ka sehloohong.Limaraka tse sebelisoang hangata ke: 220V, 380 V, le 500 V.
⑵Rate ea hajoale: e bua ka boemo ba hajoale ba motho ea ka sehloohong.Limaraka tse sebelisoang ka tloaelo ke: 5A, 10A, 20A, 40A, 60A, 100A, 150A, 250A, 400A, 600A.
⑶Likarolo tse sebelisoang hangata tsa matla a lekantsoeng a coil ke: 36V, 127V, 220V, 380V.
⑷ E lekantsoeng khafetsa ea ts'ebetso: e bua ka palo ea likhokahano ka hora.
Khetho ea molao-motheo oa motlakase o tlase oa AC contactor
1. Khetha mofuta oa contactor ho ea ka mofuta oa mojaro hona joale potolohong;
2. Matla a lekantsoeng a contactor a lokela ho ba kholo ho feta kapa a lekana le motlakase o lekantsoeng oa potoloho ea mojaro;
3. Motlakase o lekantsoeng oa coil e hohelang o lokela ho lumellana le motlakase o lekantsoeng oa potoloho ea taolo e hokahaneng;
4. Nako e lekantsoeng e lokela ho ba kholo ho feta kapa e lekanang le ea morao-rao ea potoloho e kholo e laoloang.
